通风蝶阀与普通管道密封蝶阀的区别
本页汇总通风蝶阀选型要点。通风蝶阀(如 TD41W、TD341W、TD941W)主要服务于空气、烟气与通风管线的启闭与风量调节;作为通风蝶阀厂家,我们按法兰连接匹配不同传动方式。它与用于液体或气体严密切断的管道密封蝶阀用途不同:通风蝶阀更关注流阻、调节线性与对含尘烟气的适应性,而非高压力下的严密切断。
空气、烟气、通风管道多为常压或低压、大口径工况,介质常含尘、温度波动大。选型时应把"调节与通风"放在首位,不应把通风蝶阀当作普遍具备严密切断、零泄漏、高压或高温能力的产品。
通风蝶阀选型要核对哪些条件
通风蝶阀选型需逐项确认以下工况,避免按普通密封蝶阀套用:
- 温度与工作压差:通风管线多为低压,仍须明确介质实际温度与最大工作压差;不同材质的耐温上限差异较大,具体以产品页技术参数为准,不默认耐高温。
- 泄漏要求:通风蝶阀多用于风量调节与启闭,并非普遍要求零泄漏或双向严密切断;明确允许的泄漏等级,再选择相应结构。
- 介质含尘量与腐蚀性:烟气常带尘、带腐蚀,须确认介质成分、含尘浓度与腐蚀性,选择耐磨、耐蚀的阀体/密封配置。
TD41W、TD341W、TD941W 怎么选
三者均为法兰通风蝶阀,区别在于驱动方式、控制需求与现场条件:

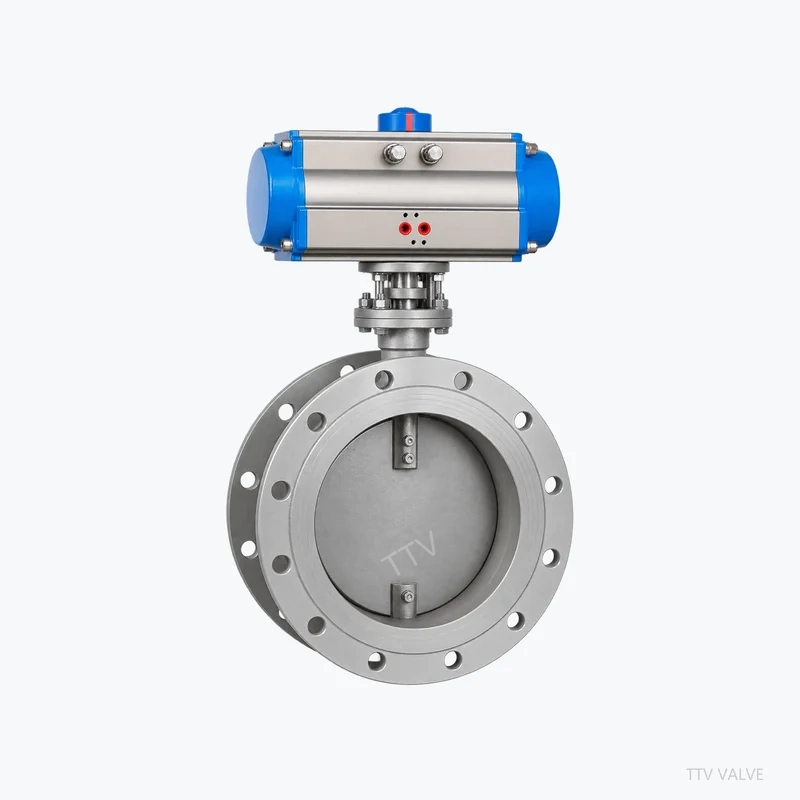

- TD41W:产品页未单列驱动方式,驱动与配置按项目技术协议确认;适合就地手动启闭/调节、无需远程控制的通风管线。
- TD341W(蜗轮通风蝶阀):蜗轮传动,可就地手操并带一定速比调节,适合需现场手动调节风量、不宜布线的场合。
- TD941W(电动通风蝶阀):电动执行,可接入电源与信号实现远程/自动启闭与调节;适合需集中控制或联动的通风、烟气系统。
启闭与风量调节分别确认什么
同一台通风蝶阀用于不同目的,确认条件不同:
- 用于启闭:确认全开/全关位置、驱动方式(手动/蜗轮/电动)与反馈是否到位,重点是可靠开关而非泄漏指标。
- 用于风量调节:确认调节线性、定位器/控制信号(如 4–20mA)、限位与反馈,必要时配执行机构实现连续调节(详见执行机构选型)。
真实型号选型表
以下为站内已有通风蝶阀真实型号,供通风蝶阀选型对照:
| 型号 | 连接方式 | 已确认驱动方式 | 主要用途及采购确认点 |
|---|---|---|---|
| TD41W | 法兰 | 按产品页/订单确认(本页未单列) | 通风、空气、烟气管线启闭与调节;确认 DN、PN、温度、含尘与腐蚀 |
| TD341W | 法兰 | 蜗轮传动 | 通风、空气、烟气就地手动调节;确认口径、PN、温度与泄漏要求 |
| TD941W | 法兰 | 电动 | 通风、空气、烟气远程/自动启闭与调节;确认电源、信号与反馈 |
上述型号均可在对应产品页查看结构与参数:TD41W 通风蝶阀、TD341W 蜗轮通风蝶阀、TD941W 电动通风蝶阀。口径、压力、温度、材质与执行机构配置以最终项目技术协议与订单确认文件为准。
采购询价清单
为获得准确报价与正确配置,询价时请尽量提供以下信息:
- 介质与工况:介质名称(空气/烟气/通风)、是否含尘及腐蚀成分、工作温度。
- 口径与压力:DN(公称通径)与工作压力或最大工作压差、PN 等级。
- 连接与尺寸:法兰连接标准与安装尺寸、结构长度,便于与现场管线匹配。
- 控制方式:启闭或调节、手动/蜗轮/电动、电源与信号、反馈及故障位要求。
- 数量与环境:采购数量与安装环境(室内/户外、粉尘、湿度)。
也可参考蝶阀采购参数怎么提整理询价资料;具体口径范围、耐温与执行机构配置以项目技术协议及订单确认文件为准。
