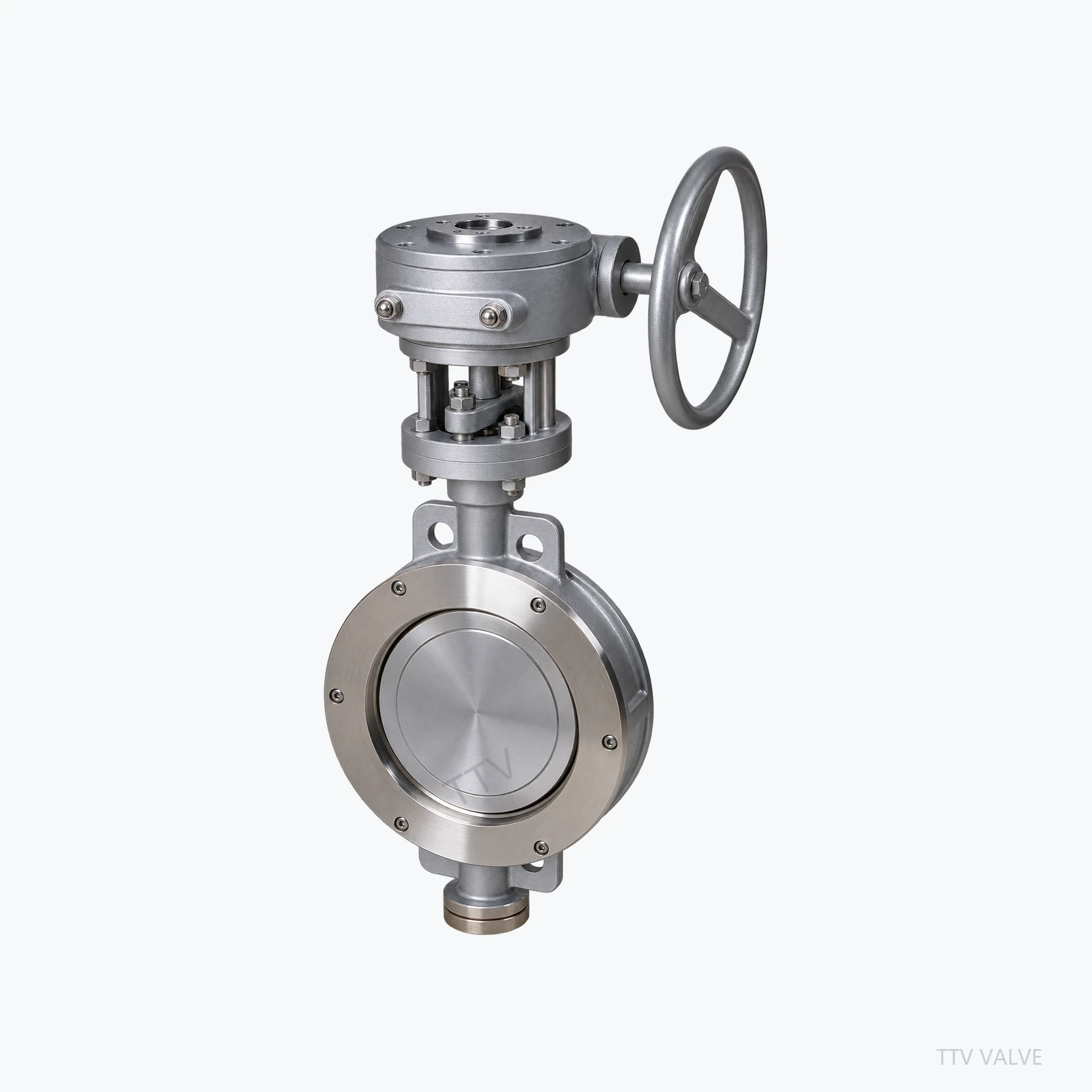

产品实物

对夹连接 · 蜗轮传动 · 金属硬密封

D373H
硬密封蝶阀

Name: D373H 硬密封蝶阀
Brand: 上海泰通阀门

D373H Wafer Metal-Seal Butterfly Valve

D373H硬密封蝶阀采用对夹连接与金属密封结构，适用于需要紧凑安装的工业管线。

DN100–2000

PN1.0–2.5MPa

温度-29–425℃（WCB配置）

获取D373H报价电话：021-68103333

核心产品特点

D373H的结构与控制特征

对夹式

采用对夹式，订货时需核对现场管线连接标准。

蜗轮传动

采用蜗轮传动，控制与附件配置按项目要求确认。

金属硬密封

密封形式为金属硬密封，实际材料组合依据介质与温度选择。

工况核对

口径、压力、温度、材料及控制要求需结合项目条件逐项确认。

产品概述

D373H 硬密封蝶阀

D373H硬密封蝶阀采用对夹连接与金属密封结构，适用于需要紧凑安装的工业管线。

本页仅展示已确认的产品结构与基本类型。订货参数以项目工况、技术协议和确认文件为准。

核心参数

D373H参数范围

产品型号	D373H
尺寸范围	DN100–2000
压力等级	PN1.0–2.5MPa
工作温度	-29–425℃（WCB配置）
连接方式	对夹式
驱动方式	蜗轮传动
密封形式	多层次金属硬密封
适用介质	水、蒸汽、油品

主要零部件材料

依据介质与温度选择材料组合

阀体	WCB、WC6、CF8、CF8M、CF3、CF3M
蝶板	WCB+ENP、WC6+STL、CF8+STL、CF8M+STL等
阀杆	2Cr13、25Cr2MoV及不锈钢材质
阀座 / 密封副	不锈钢、司太立合金等金属密封配置
填料	柔性石墨或聚四氟乙烯（按材质与温度配置）

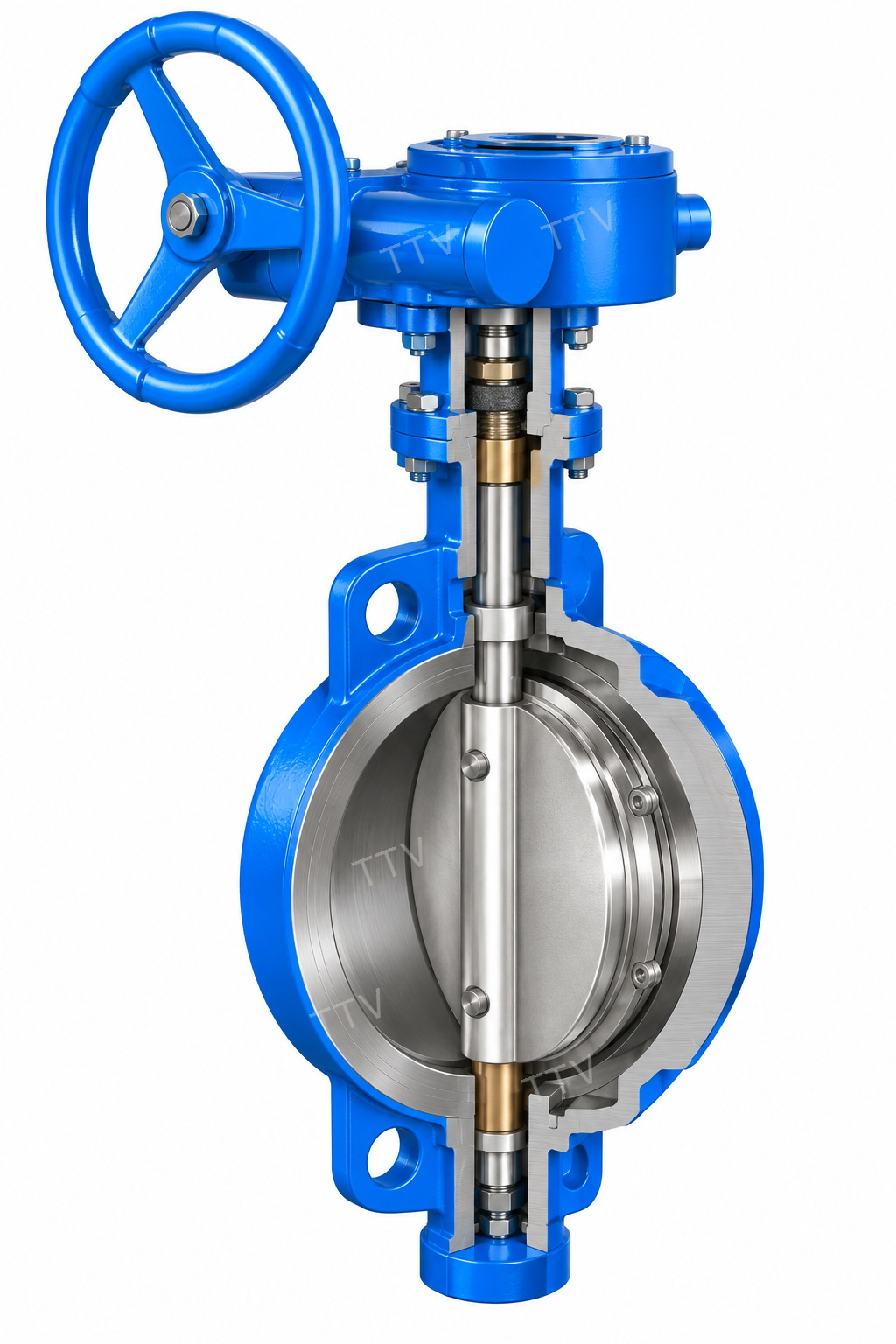

结构示意图与外形尺寸

对夹式主要连接尺寸（PN1.6MPa摘录）

DN	L	D1	z-Φd
100	64	180	8-Φ18
125	70	210	8-Φ18
150	76	240	8-Φ22
200	89	295	12-Φ22
250	114	355	12-Φ26
300	114	410	12-Φ26
350	127	470	16-Φ33
400	140	525	16-Φ30
450	152	585	20-Φ30
500	152	650	20-Φ33
600	178	770	20-Φ36

单位：mm。表内为PN1.6MPa常用口径连接尺寸；执行机构外形、安装总高、重量、其他压力等级及完整口径范围，以订货确认图纸为准。

执行标准

设计、连接与检验依据

设计制造JB/T 8527

结构长度GB/T 12221

连接法兰GB/T 9113、JB/T 79

检验与试验GB/T 13927

产品标识GB/T 12220

供货规范JB/T 7928

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。

D373H询价

提交四项信息，获取对应蝶阀报价。

介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
