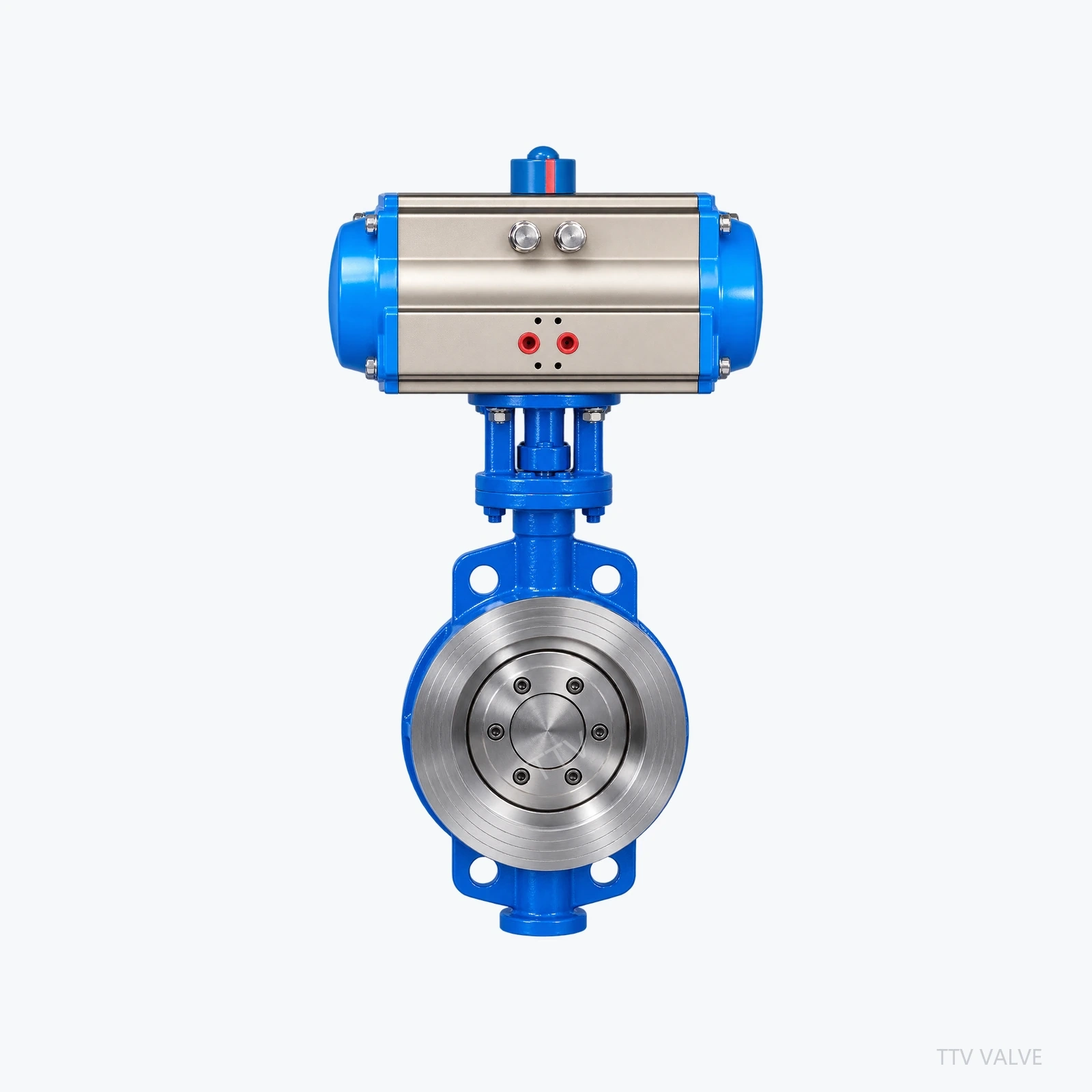

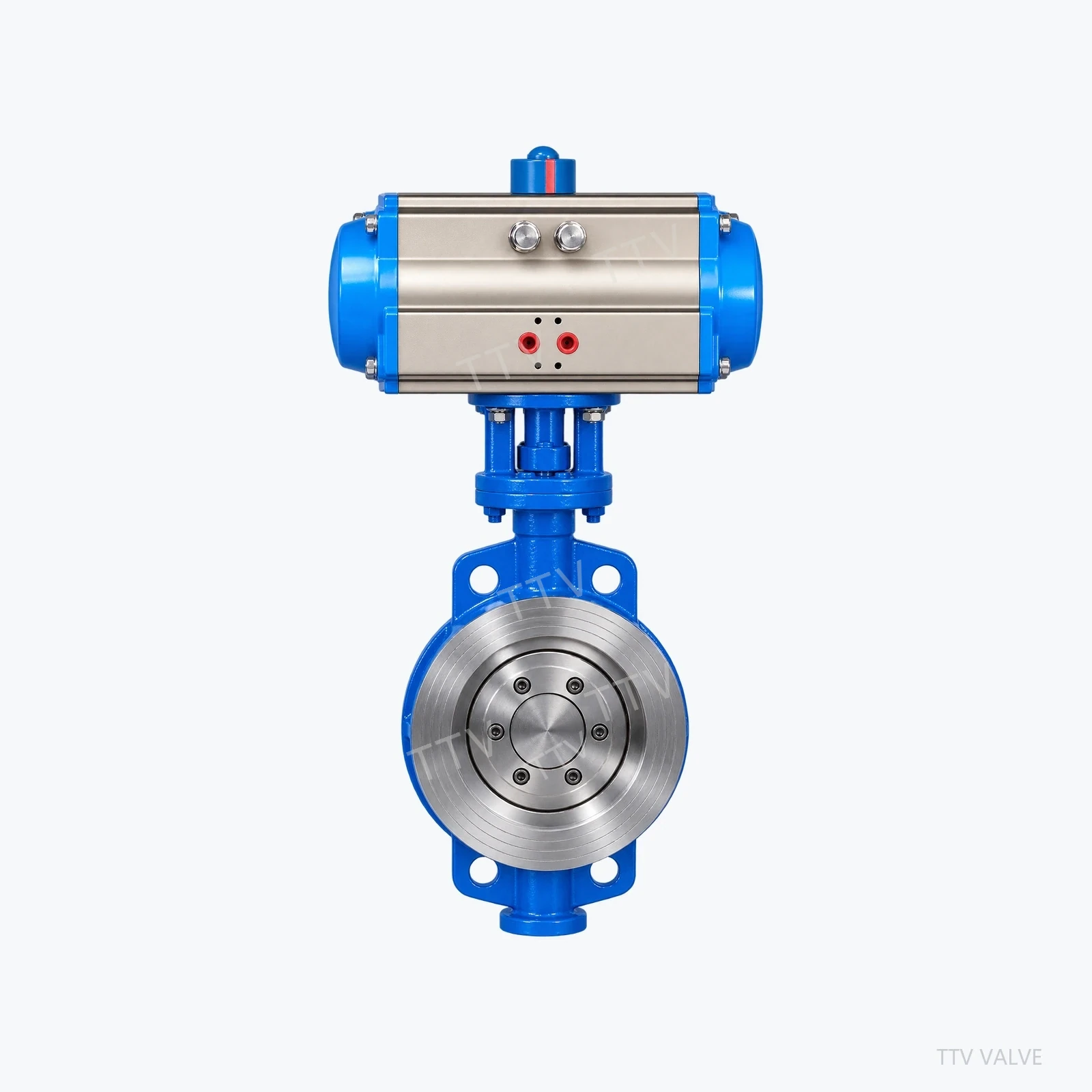

产品实物

气动执行 · 金属硬密封 · 对夹连接

D673H
气动对夹式硬密封蝶阀

Name: D673H 气动对夹式硬密封蝶阀
Brand: 上海泰通阀门

D673H Pneumatic Wafer Metal-Seal Butterfly Valve

D673H气动对夹式硬密封蝶阀采用气动执行机构与对夹连接结构，用于需要快速启闭或自动控制的工业管线。执行器与附件配置按项目控制要求确认。

DN100–2000

PN1.0–2.5MPa

温度-29–425℃（WCB配置）

获取D673H报价电话：021-68103333

核心产品特点

D673H的结构与控制特征

气动执行

适合快速启闭和联锁控制，单作用或双作用配置需按故障位要求确认。

对夹结构

结构紧凑，安装时需核对管线法兰标准及阀门结构长度。

金属硬密封

用于水、蒸汽和油品等工业介质，密封副按温度和介质选择。

控制附件可选

电磁阀、限位开关、定位器、过滤减压阀等附件需按控制方案配置。

产品概述

D673H 气动对夹式硬密封蝶阀

D673H气动对夹硬密封系列与D373H、D973H采用相同的对夹系列尺寸体系。

请根据阀门口径、工作压差和控制要求，核对气源压力、动作时间、执行器扭矩、安全系数及故障位。

核心参数

D673H参数范围

产品型号	D673H
尺寸范围	DN100–2000
压力等级	PN1.0–2.5MPa
工作温度	-29–425℃（WCB配置）
连接方式	对夹式
驱动方式	气动
密封形式	多层次金属硬密封
适用介质	水、蒸汽、油品

主要零部件材料

依据介质与温度选择材料组合

阀体	WCB、WC6、CF8、CF8M、CF3、CF3M
蝶板	WCB+ENP、WC6+STL、CF8+STL、CF8M+STL等
阀杆	2Cr13、25Cr2MoV及不锈钢材质
阀座 / 密封副	不锈钢、司太立合金等金属密封配置
填料	柔性石墨或聚四氟乙烯（按材质与温度配置）

结构示意图与外形尺寸

对夹式主要连接尺寸（PN1.6MPa摘录）

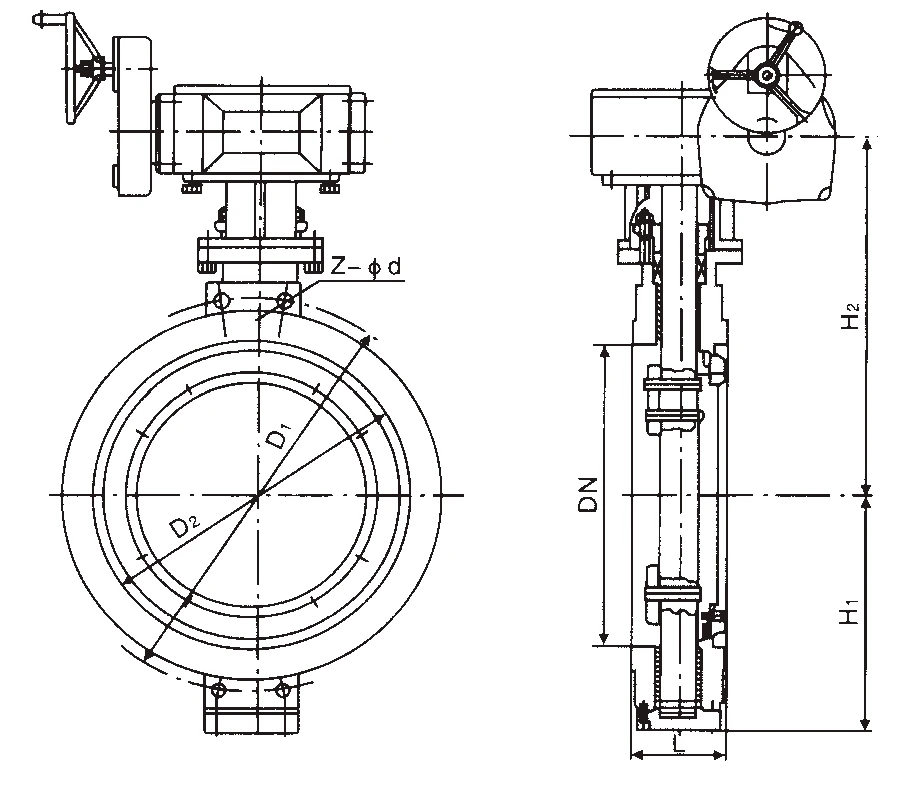

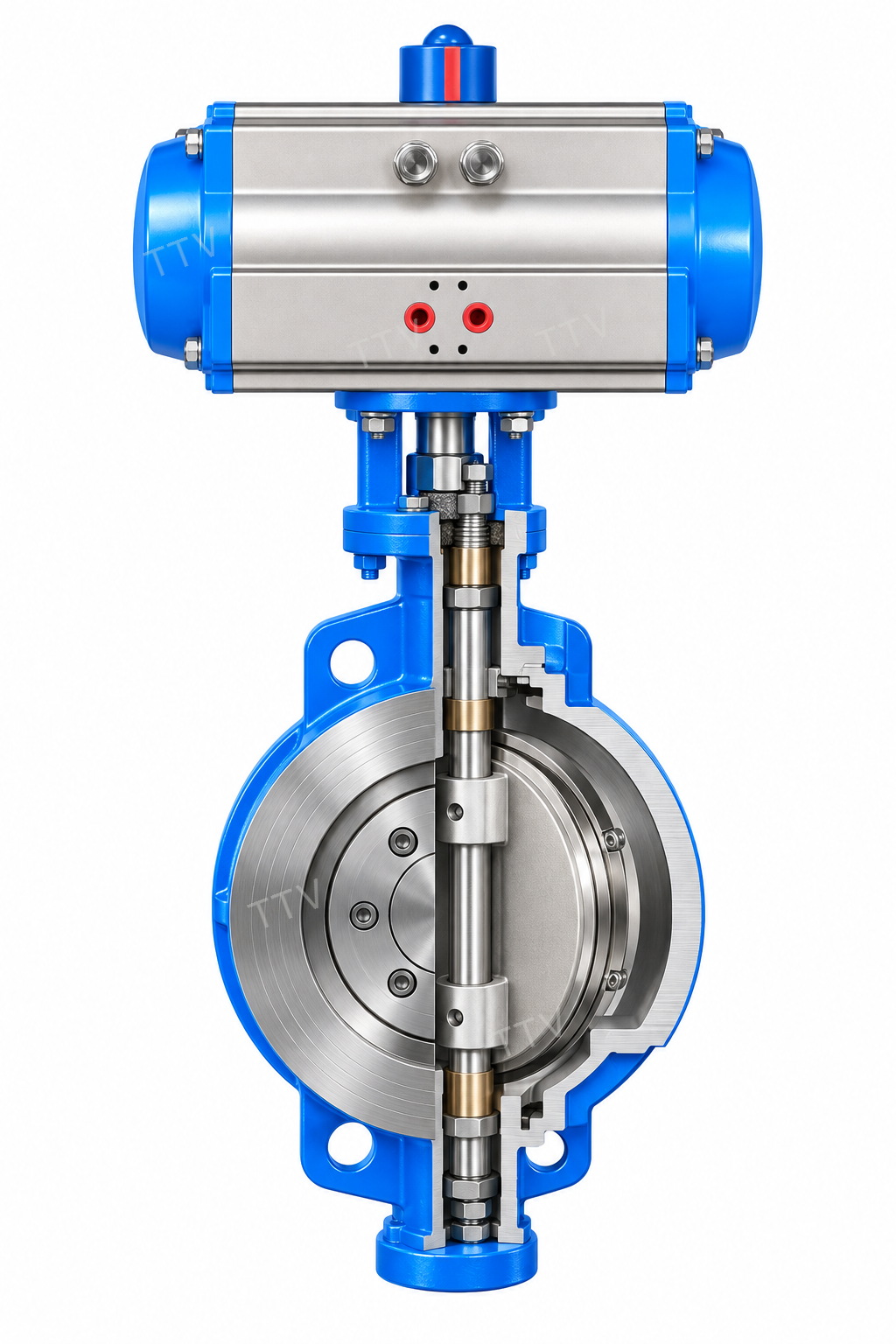

D673H气动对夹式硬密封蝶阀结构示意图 — 系列结构示意图 · 以最终确认图纸为准

DN	L	D1	z-Φd
100	64	180	8-Φ18
125	70	210	8-Φ18
150	76	240	8-Φ22
200	89	295	12-Φ22
250	114	355	12-Φ26
300	114	410	12-Φ26
350	127	470	16-Φ33
400	140	525	16-Φ30
450	152	585	20-Φ30
500	152	650	20-Φ33
600	178	770	20-Φ36

单位：mm。表内为PN1.6MPa常用口径连接尺寸；执行机构外形、安装总高、重量、其他压力等级及完整口径范围，以订货确认图纸为准。

执行标准

设计、连接与检验依据

设计制造JB/T 8527

结构长度GB/T 12221

检验与试验GB/T 13927

产品标识GB/T 12220

供货规范JB/T 7928

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。

D673H询价

提交四项信息，获取对应蝶阀报价。

介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
