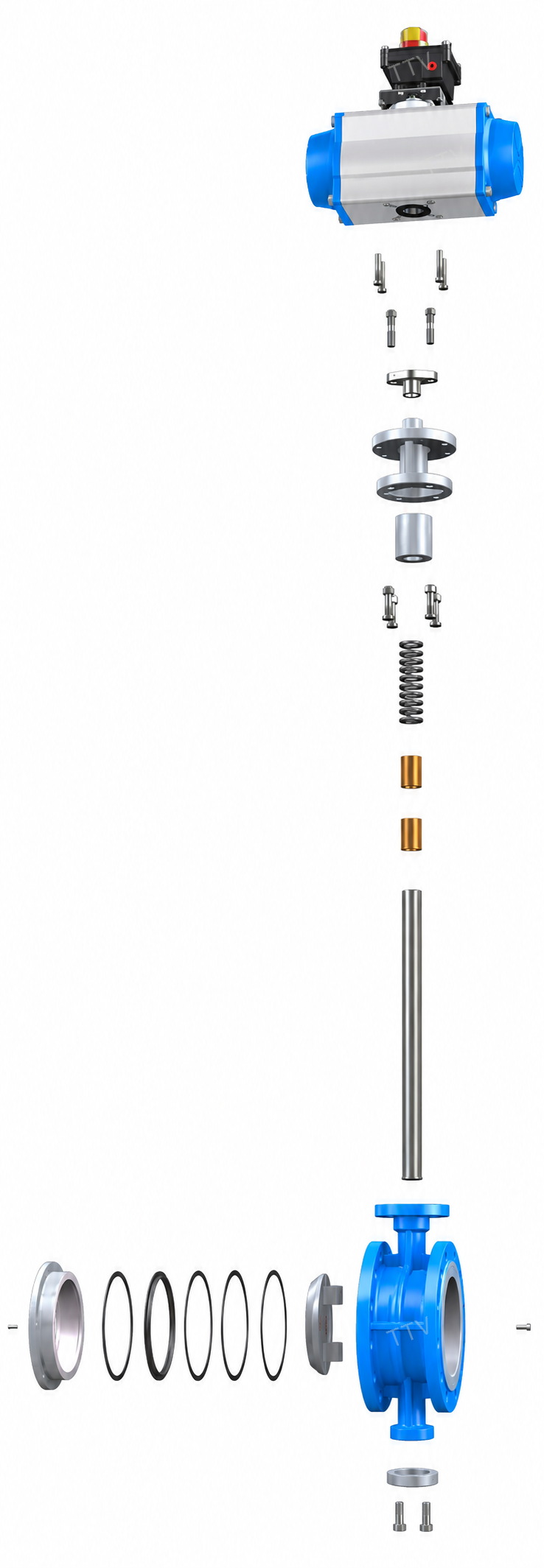

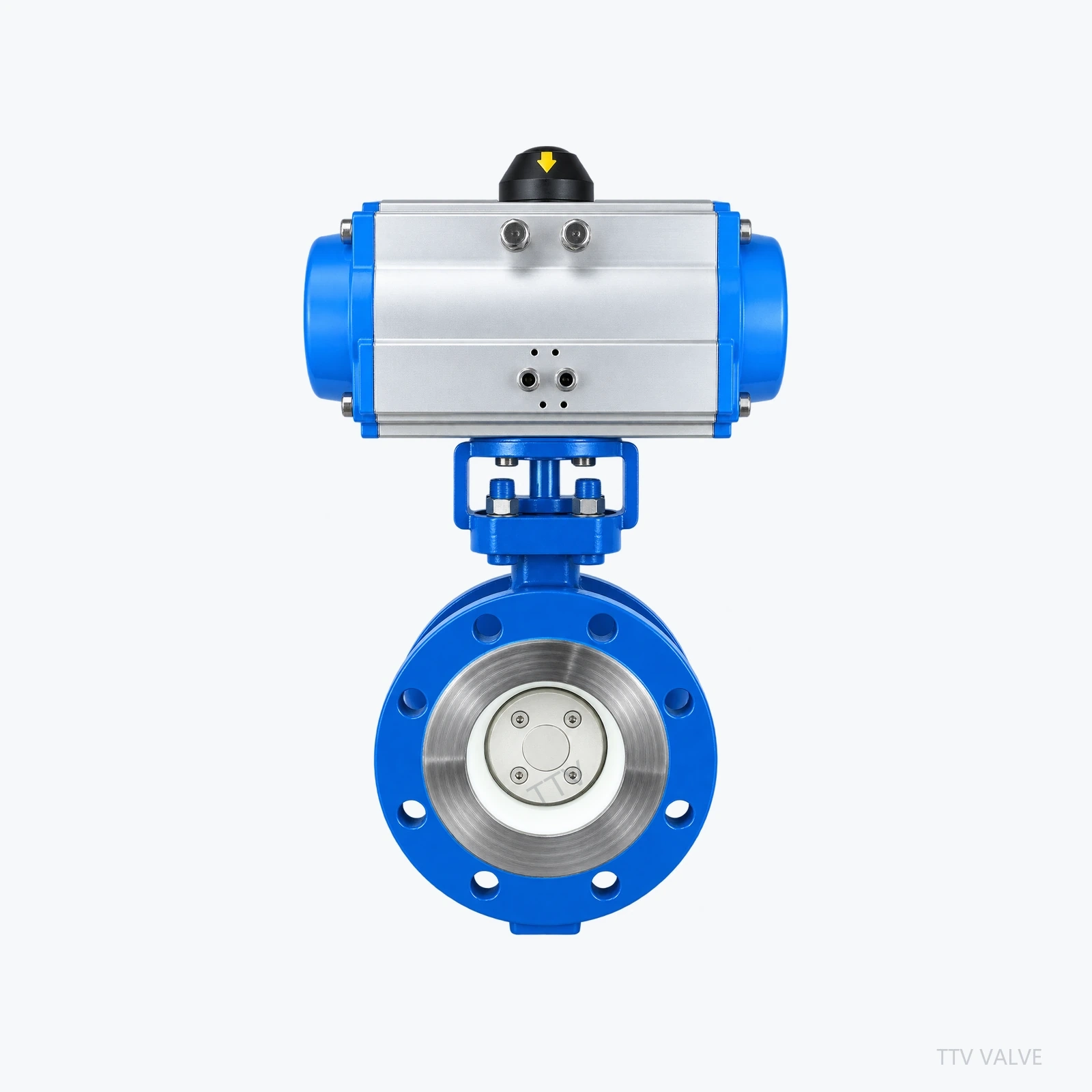

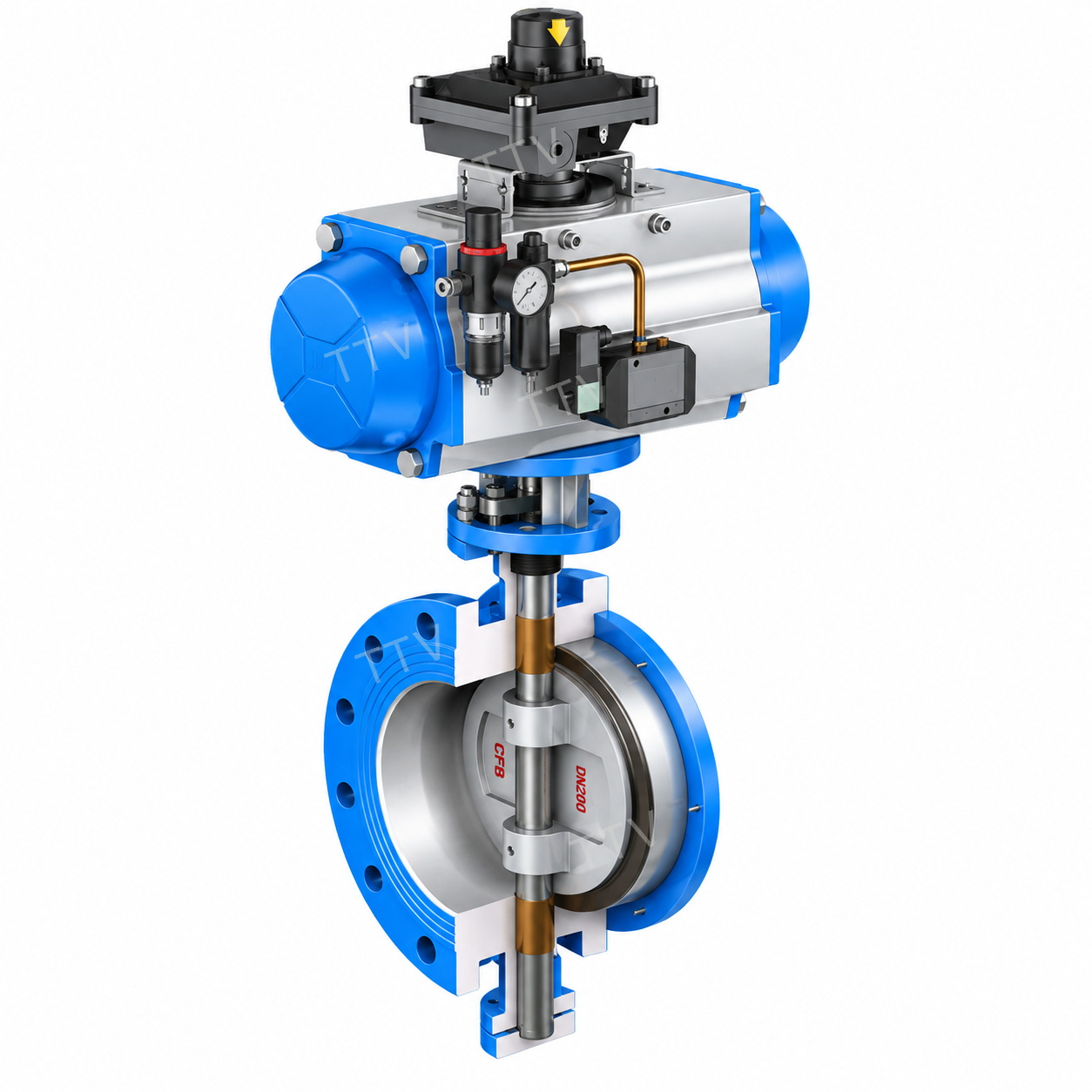

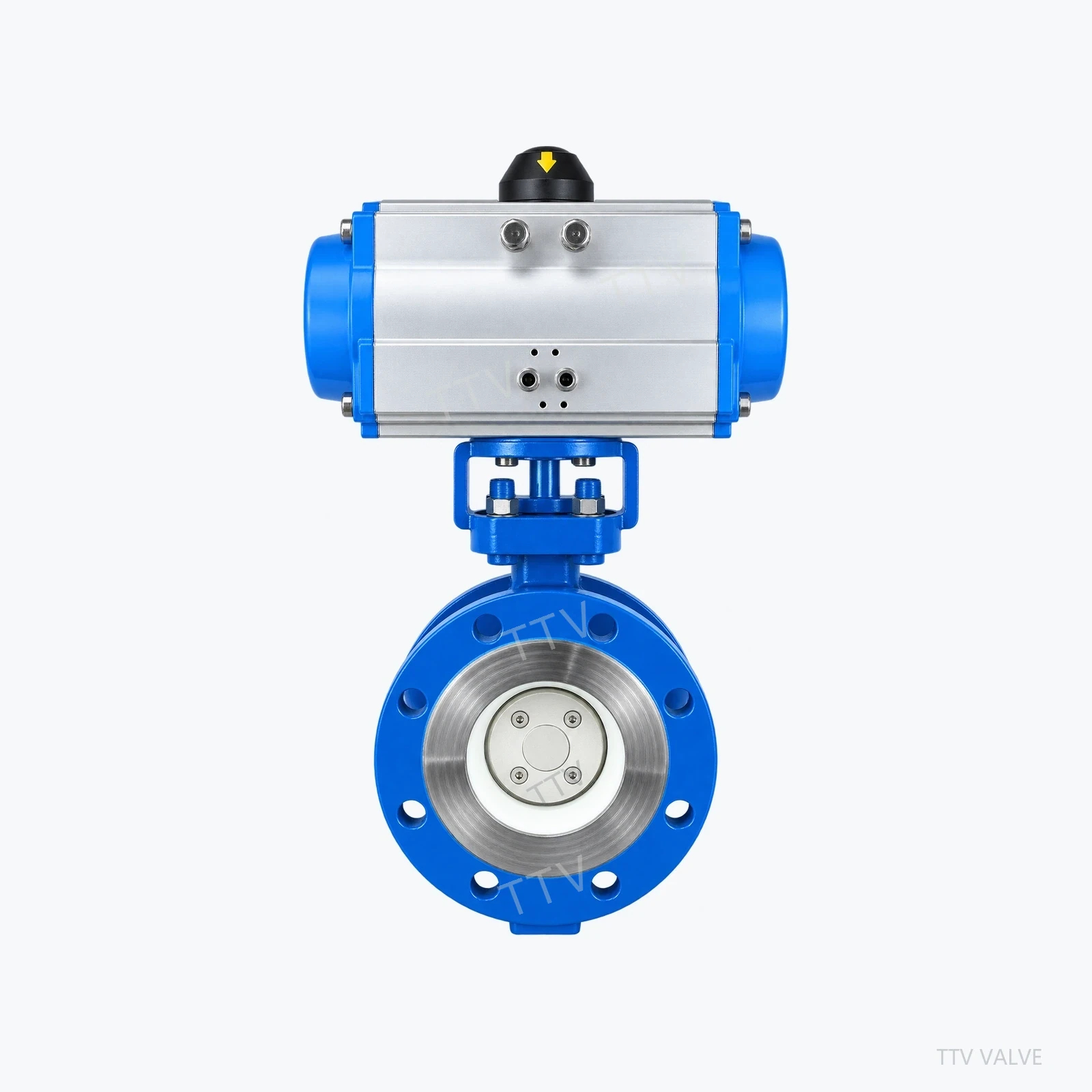

产品实物

气动执行 · 法兰连接 · 金属密封

D643H
气动法兰连接金属密封蝶阀

Name: D643H 气动法兰连接金属密封蝶阀
Brand: 上海泰通阀门

D643H Pneumatic Flanged Metal-Seal Butterfly Valve

D643H气动法兰连接金属密封蝶阀用于需要气动启闭或联锁控制的工业管线。

DN100–2000

PN1.0–2.5MPa

温度-29–425℃（WCB配置）

获取D643H报价电话：021-68103333

核心产品特点

D643H的结构与控制特征

法兰式

采用法兰式，订货时需核对现场管线连接标准。

气动

采用气动，控制与附件配置按项目要求确认。

金属硬密封

密封形式为金属硬密封，实际材料组合依据介质与温度选择。

工况核对

口径、压力、温度、材料及控制要求需结合项目条件逐项确认。

产品概述

D643H 气动法兰连接金属密封蝶阀

D643H气动法兰连接金属密封蝶阀用于需要气动启闭或联锁控制的工业管线。

本页仅展示已确认的产品结构与基本类型。订货参数以项目工况、技术协议和确认文件为准。

核心参数

D643H参数范围

产品型号	D643H
尺寸范围	DN100–2000
压力等级	PN1.0–2.5MPa
工作温度	-29–425℃（WCB配置）
连接方式	法兰式
驱动方式	气动
密封形式	多层次金属硬密封
适用介质	水、蒸汽、油品

主要零部件材料

依据介质与温度选择材料组合

阀体	WCB、WC6、CF8、CF8M、CF3、CF3M
蝶板	WCB+ENP、WC6+STL、CF8+STL、CF8M+STL等
阀杆	2Cr13、25Cr2MoV及不锈钢材质
阀座 / 密封副	不锈钢、司太立合金等金属密封配置
填料	柔性石墨或聚四氟乙烯（按材质与温度配置）

结构示意图与外形尺寸

法兰式主要连接尺寸（PN1.6MPa摘录）

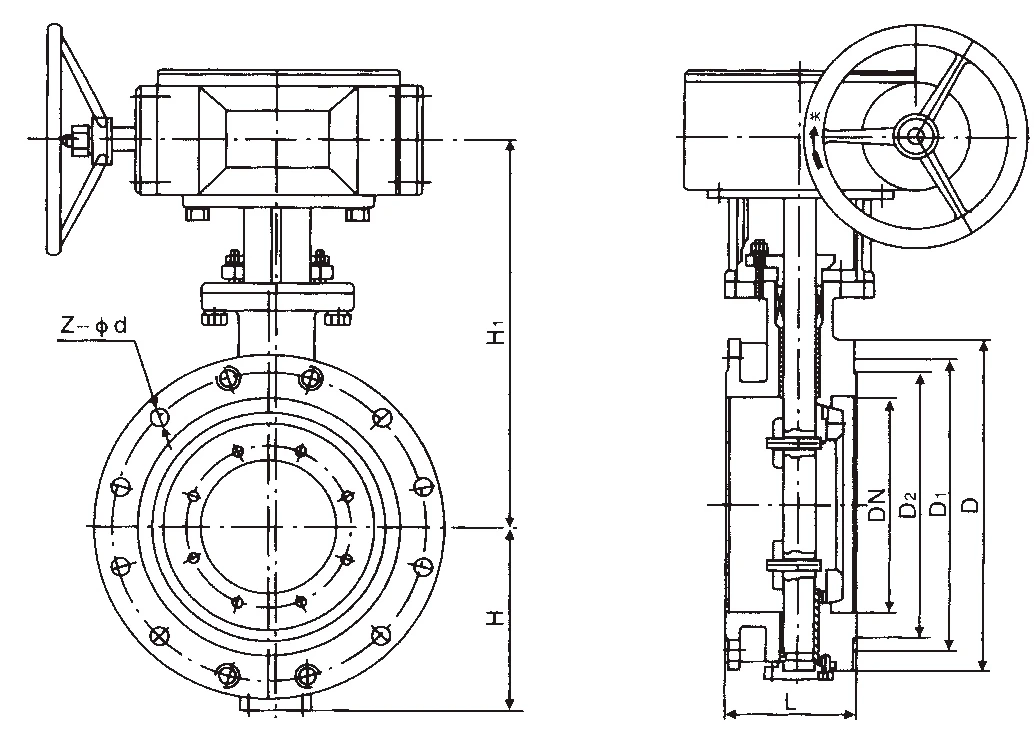

D643H气动法兰连接金属密封蝶阀结构示意图 — 系列结构示意图 · 以最终确认图纸为准

DN	L	D	D1	z-Φd
100	127	220	180	8-Φ18
125	140	250	210	8-Φ18
150	140	285	240	8-Φ22
200	152	340	295	12-Φ22
250	165	405	355	12-Φ26
300	178	460	410	12-Φ26
350	190	520	470	16-Φ26
400	216	580	525	16-Φ30
450	222	640	585	20-Φ30
500	229	715	650	20-Φ33
600	267	840	770	20-Φ36

单位：mm。表内为PN1.6MPa常用口径连接尺寸；执行机构外形、安装总高、重量、其他压力等级及完整口径范围，以订货确认图纸为准。

执行标准

设计、连接与检验依据

设计制造JB/T 8527

结构长度GB/T 12221

连接法兰GB/T 9113、JB/T 79

检验与试验GB/T 13927

产品标识GB/T 12220

供货规范JB/T 7928

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。

D643H询价

提交四项信息，获取对应蝶阀报价。

介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
