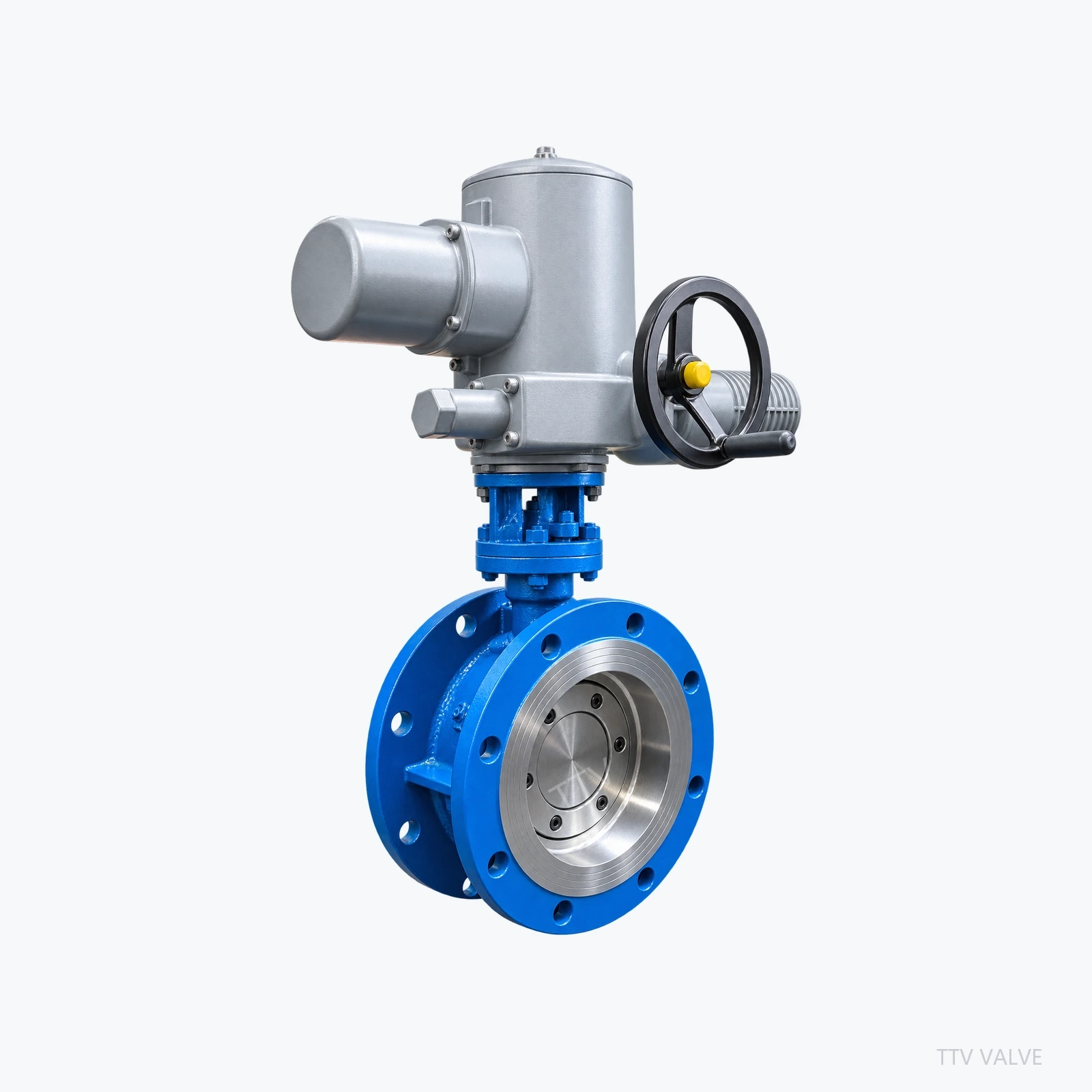

产品实物

电动执行 · 金属硬密封 · 法兰连接

D943H
电动硬密封蝶阀

Name: D943H 电动硬密封蝶阀
Brand: 上海泰通阀门

D943H Electric Metal-Seal Butterfly Valve

D943H电动硬密封蝶阀采用法兰连接和电动执行机构，用于需要远程启闭或自动控制的工业管线。

DN100–2000

PN1.0–2.5MPa

温度-29–425℃（WCB配置）

获取D943H报价电话：021-68103333

核心产品特点

D943H的结构与控制特征

电动执行

适合远程启闭与自动控制，具体电源、控制方式和反馈附件需单独确认。

金属硬密封

面向较高温度及工业切断工况，密封材料按介质条件配置。

法兰连接

配套法兰尺寸与压力等级依据项目管线标准确认。

系列化尺寸

法兰连接尺寸与压力等级配套，安装前核对结构长度及螺栓空间。

产品概述

D943H 电动硬密封蝶阀

D943H法兰电动硬密封系列覆盖PN1.0、PN1.6和PN2.5MPa尺寸数据。

询价时请提供执行机构扭矩、电源、开关或调节方式、反馈信号及防护等级要求。

核心参数

D943H参数范围

产品型号	D943H
尺寸范围	DN100–2000
压力等级	PN1.0–2.5MPa
工作温度	-29–425℃（WCB配置）
连接方式	法兰式
驱动方式	电动
密封形式	多层次金属硬密封
适用介质	水、蒸汽、油品

主要零部件材料

依据介质与温度选择材料组合

阀体	WCB、WC6、CF8、CF8M、CF3、CF3M
蝶板	WCB+ENP、WC6+STL、CF8+STL、CF8M+STL等
阀杆	2Cr13、25Cr2MoV及不锈钢材质
阀座 / 密封副	不锈钢、司太立合金等金属密封配置
填料	柔性石墨或聚四氟乙烯（按材质与温度配置）

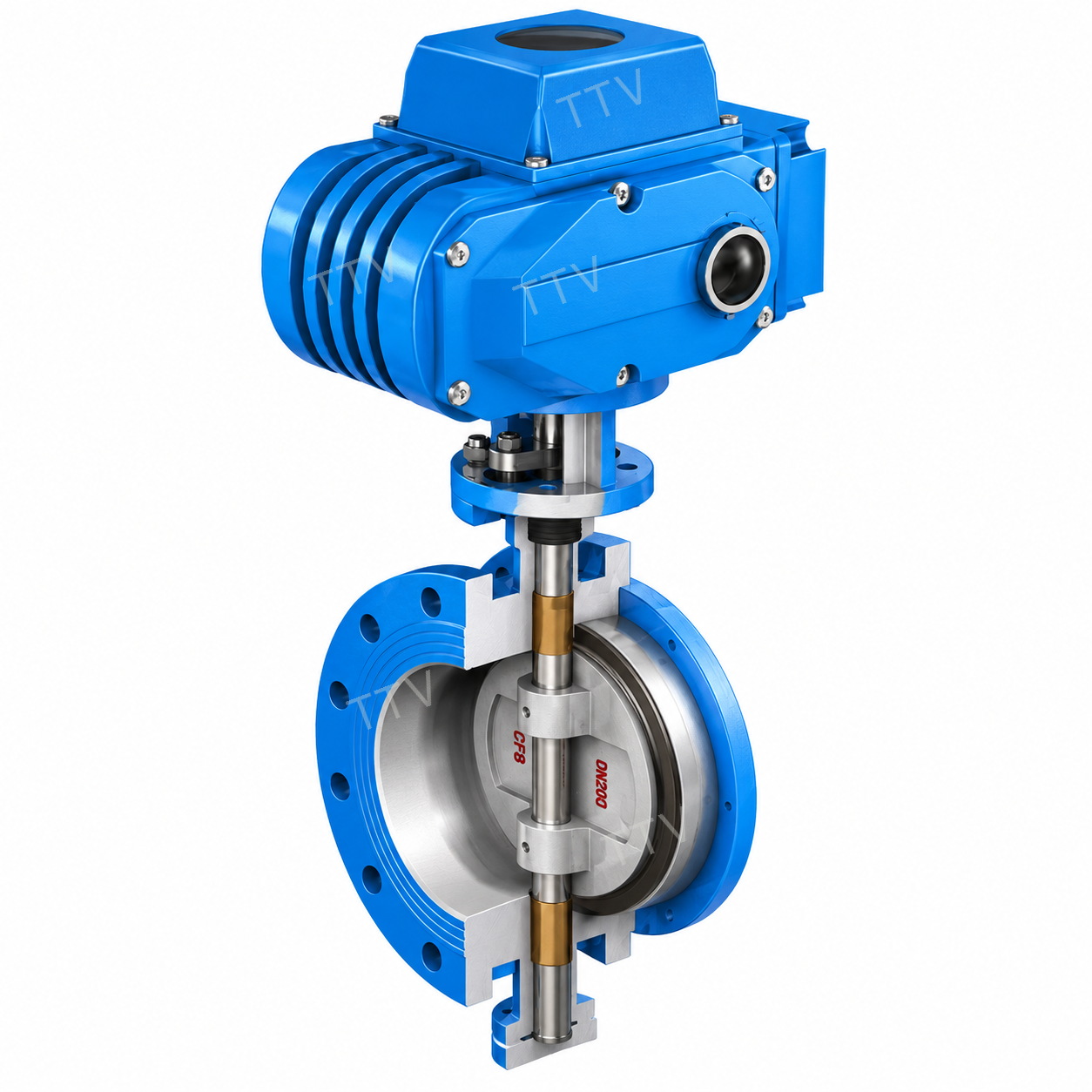

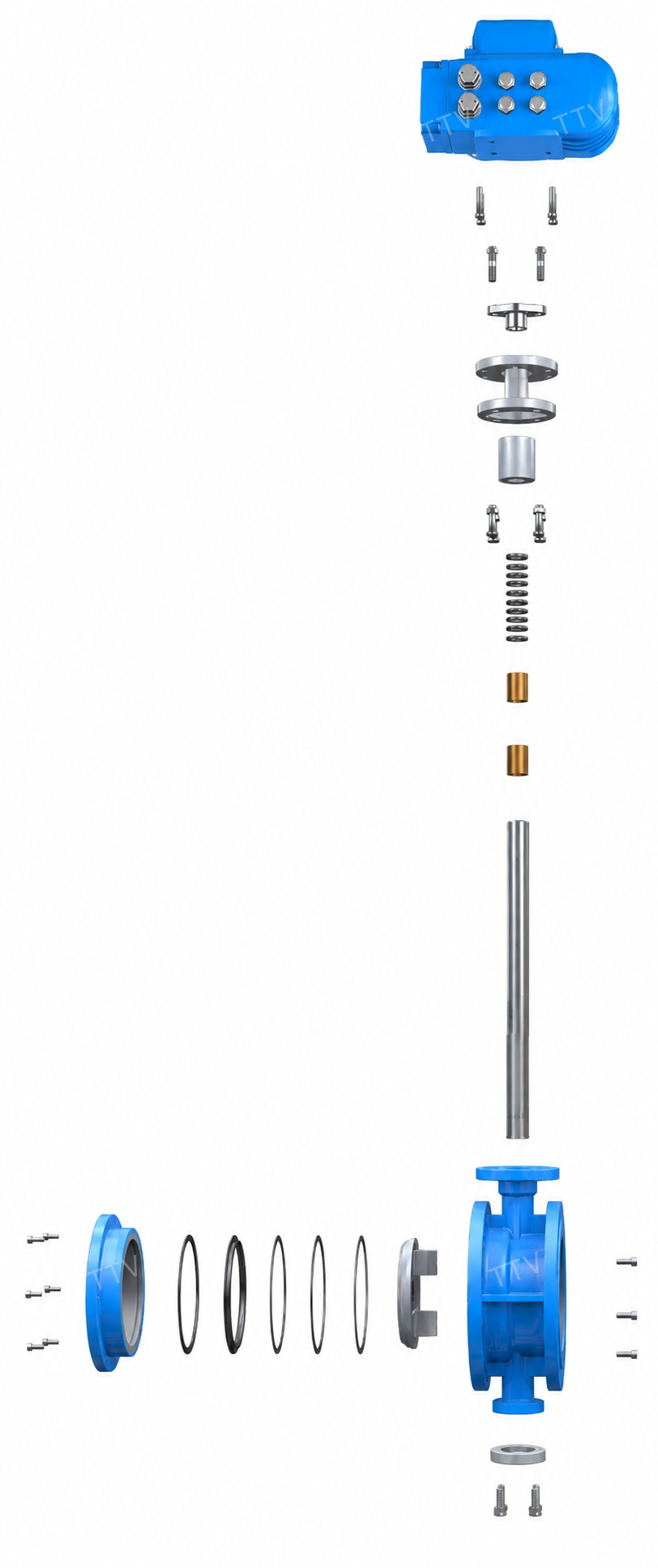

结构示意图与外形尺寸

法兰式主要连接尺寸（PN1.6MPa摘录）

DN	L	D	D1	z-Φd
100	127	220	180	8-Φ18
125	140	250	210	8-Φ18
150	140	285	240	8-Φ22
200	152	340	295	12-Φ22
250	165	405	355	12-Φ26
300	178	460	410	12-Φ26
350	190	520	470	16-Φ26
400	216	580	525	16-Φ30
450	222	640	585	20-Φ30
500	229	715	650	20-Φ33
600	267	840	770	20-Φ36

单位：mm。表内为PN1.6MPa常用口径连接尺寸；执行机构外形、安装总高、重量、其他压力等级及完整口径范围，以订货确认图纸为准。

执行标准

设计、连接与检验依据

设计制造JB/T 8527

结构长度GB/T 12221

连接法兰GB/T 9113、JB/T 79

检验与试验GB/T 13927

产品标识GB/T 12220

供货规范JB/T 7928

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。

D943H询价

提交四项信息，获取对应蝶阀报价。

介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
