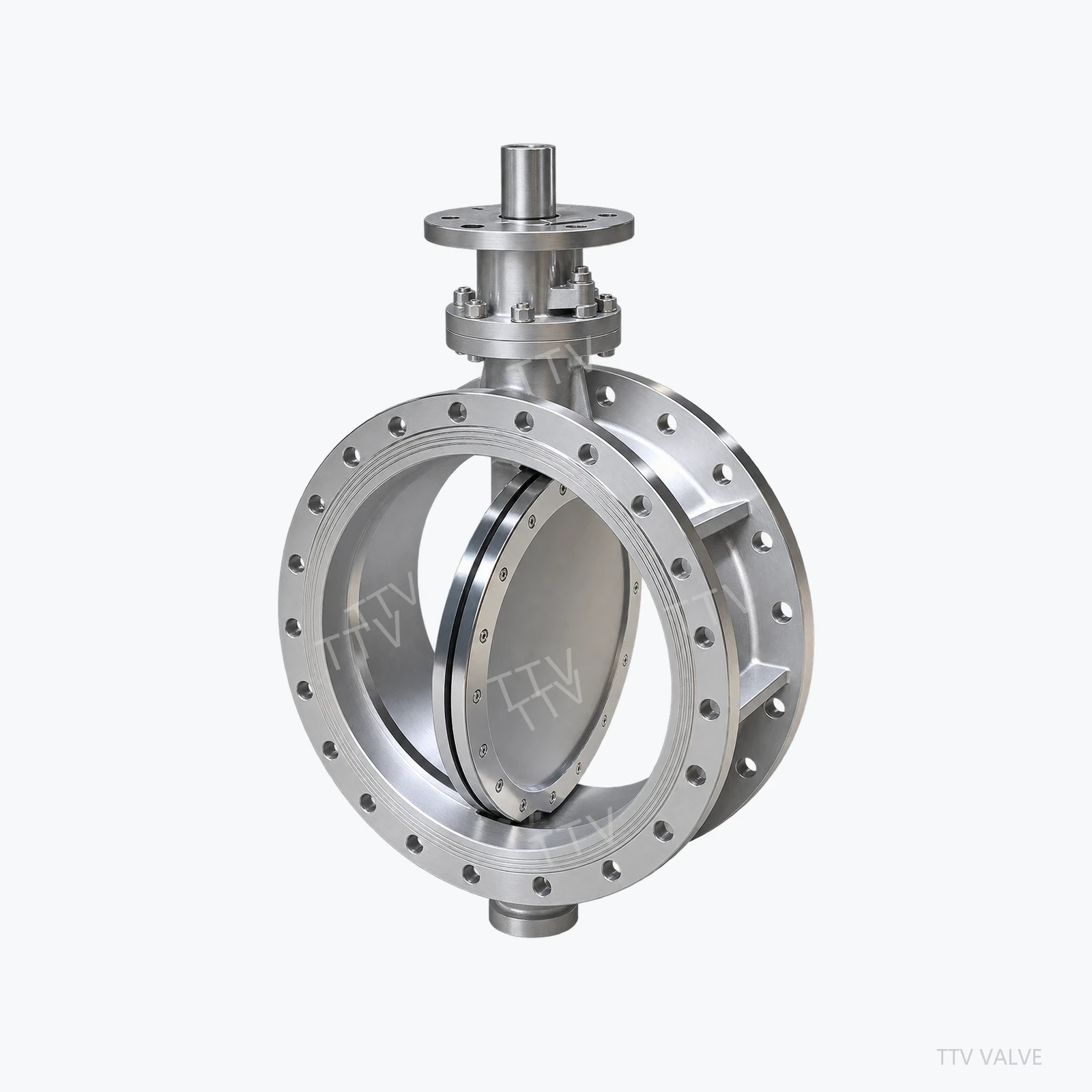

产品实物

三偏心结构 · 金属硬密封 · 法兰连接

D343H
硬密封三偏心蝶阀

Name: D343H 硬密封三偏心蝶阀
Brand: 上海泰通阀门

D343H Triple Offset Metal-Seal Butterfly Valve

D343H硬密封三偏心蝶阀采用法兰连接与蜗轮传动形式，面向水、蒸汽和油品等工业介质。具体材料与密封副按温度、压力和介质条件确认。

DN40–2000

PN0.6–4.0MPa

温度-29–425℃

获取D343H报价电话：021-68103333

核心产品特点

D343H的结构与控制特征

三偏心结构

降低启闭过程中的密封面干涉，适合工业切断与调节工况。

金属密封副

可根据介质和温度选择不同金属及表面强化配置。

法兰连接

适合较宽口径管线，安装与配套法兰参数需在订货前确认。

蜗轮操作

用于手动启闭并改善大口径阀门操作力矩。

产品概述

D343H 硬密封三偏心蝶阀

D343H属于多层次金属硬密封法兰蝶阀系列，页面展示DN、PN、温度、介质和材料范围。

尺寸表展示PN1.6MPa常用口径摘录；其他压力等级、全口径尺寸和最终材料组合以项目技术协议与确认图纸为准。

核心参数

D343H参数范围

产品型号	D343H
公称通径	DN40–2000
公称压力	PN0.6–4.0MPa
工作温度	-29–425℃
连接方式	法兰式
驱动方式	蜗轮传动
密封形式	三偏心金属硬密封
适用介质	水、蒸汽、油品等

主要零部件材料

依据介质与温度选择材料组合

阀体	WCB、WC6、CF8、CF8M、CF3、CF3M
蝶板	WCB+ENP、WC6+STL、CF8+STL、CF8M+STL等
阀杆	2Cr13、25Cr2MoV及不锈钢材质
阀座 / 密封副	不锈钢、司太立合金等金属密封配置
填料	柔性石墨或聚四氟乙烯（按材质与温度配置）

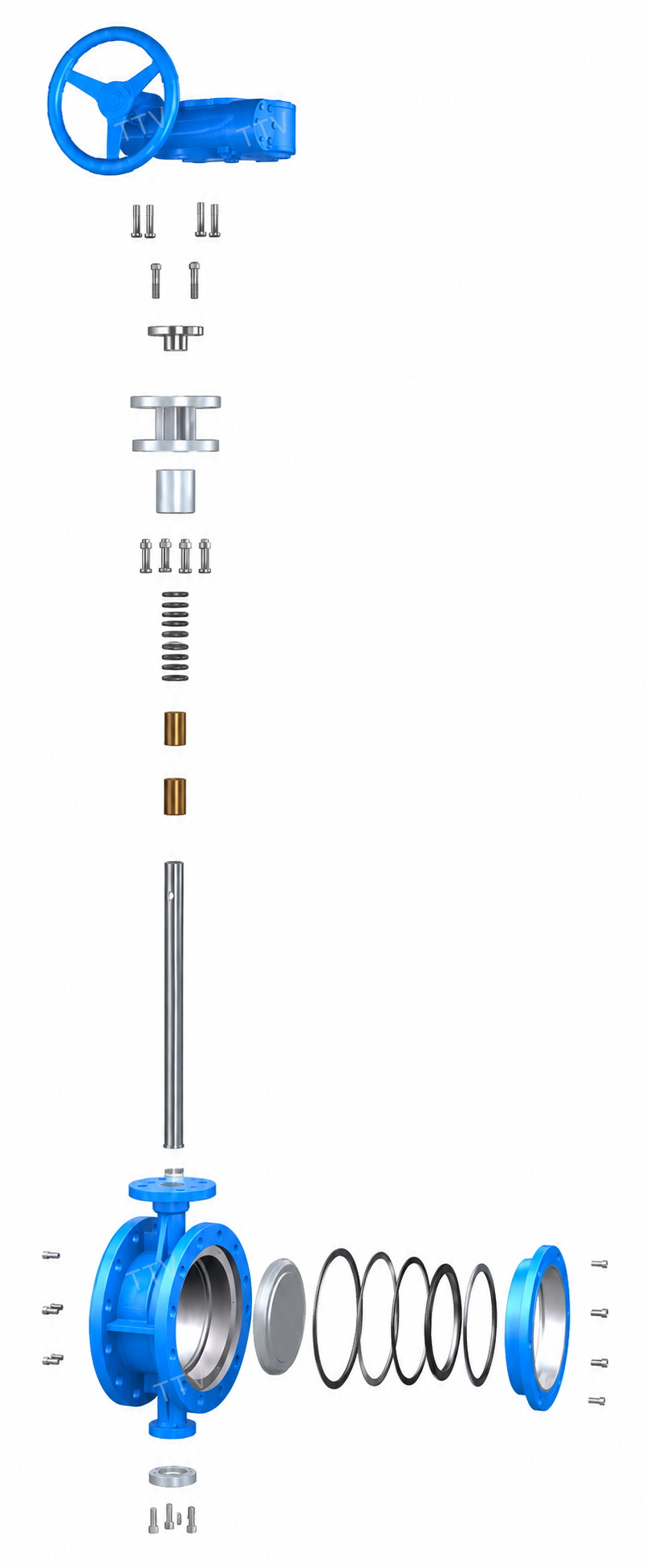

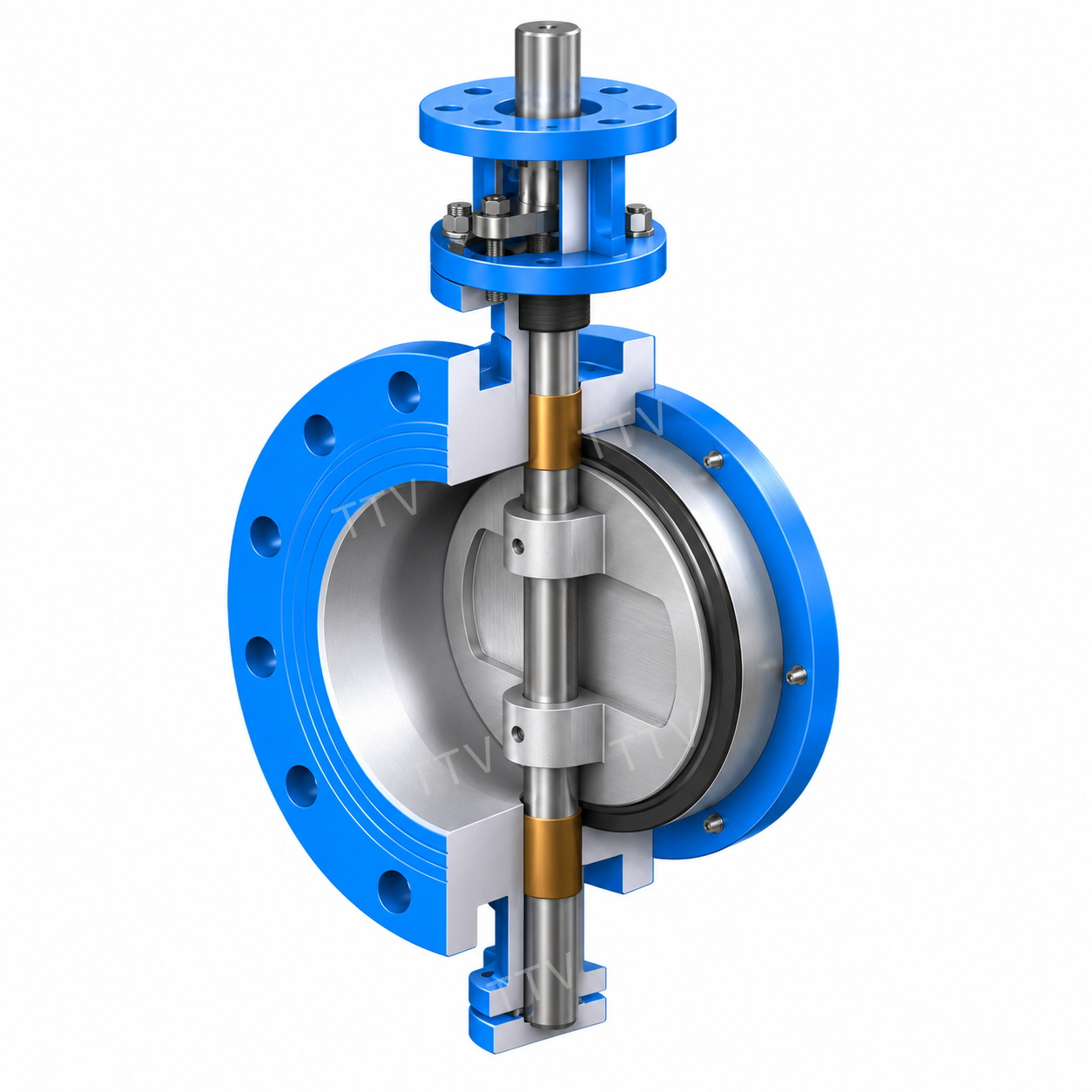

结构示意图与外形尺寸

法兰式主要连接尺寸（PN1.6MPa摘录）

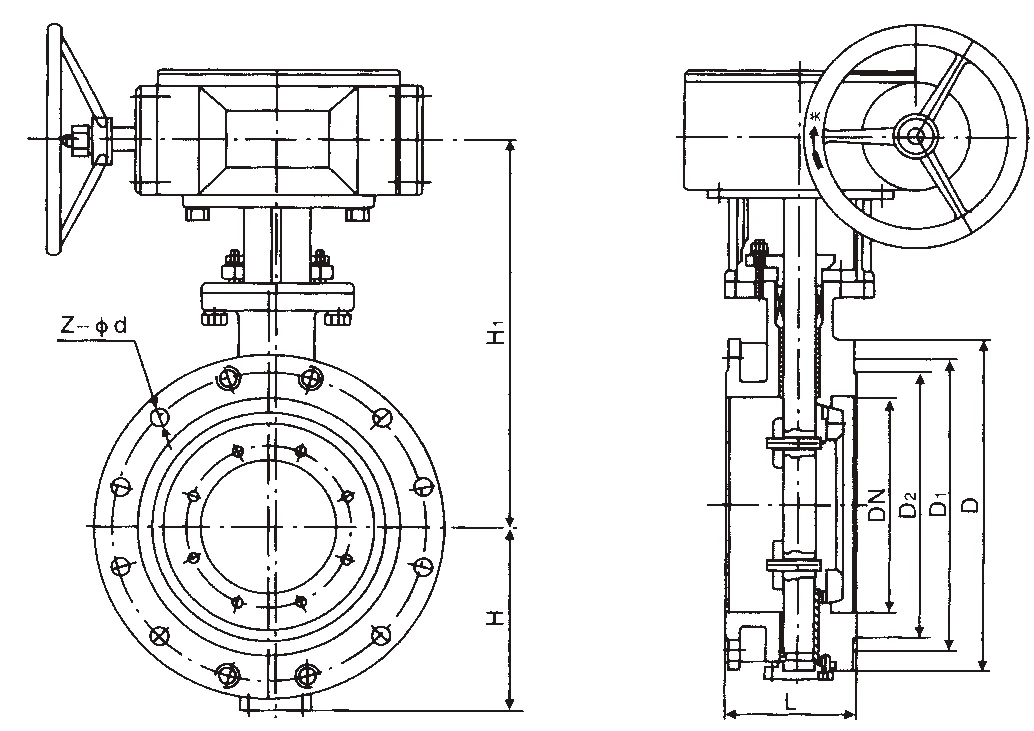

D343H硬密封三偏心蝶阀结构示意图 — 系列结构示意图 · 以最终确认图纸为准

DN	L	D	D1	z-Φd
100	127	220	180	8-Φ18
125	140	250	210	8-Φ18
150	140	285	240	8-Φ22
200	152	340	295	12-Φ22
250	165	405	355	12-Φ26
300	178	460	410	12-Φ26
350	190	520	470	16-Φ26
400	216	580	525	16-Φ30
450	222	640	585	20-Φ30
500	229	715	650	20-Φ33
600	267	840	770	20-Φ36

单位：mm。表内为PN1.6MPa常用口径连接尺寸；执行机构外形、安装总高、重量、其他压力等级及完整口径范围，以订货确认图纸为准。

执行标准

设计、连接与检验依据

设计制造JB/T 8527

结构长度GB/T 12221

连接法兰GB/T 9113、JB/T 79

检验与试验GB/T 13927

产品标识GB/T 12220

供货规范JB/T 7928

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。

D343H询价

提交四项信息，获取对应蝶阀报价。

介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
